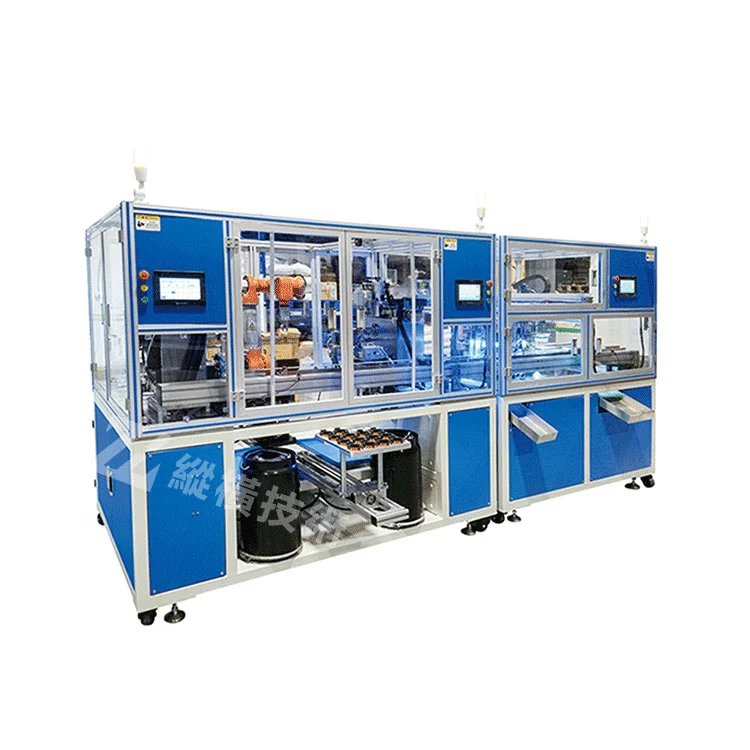

Linea di produzione di saldatura di resistenza di rilevamento CCD alimentazione al mandato robotico.

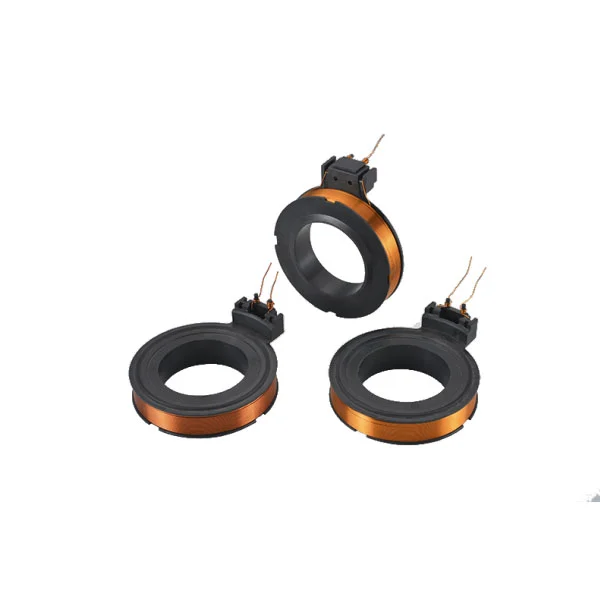

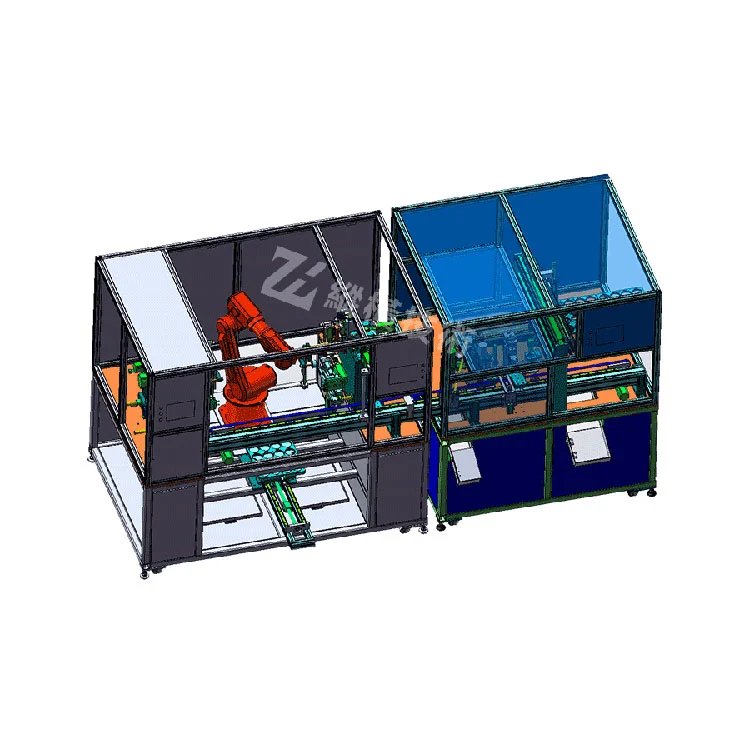

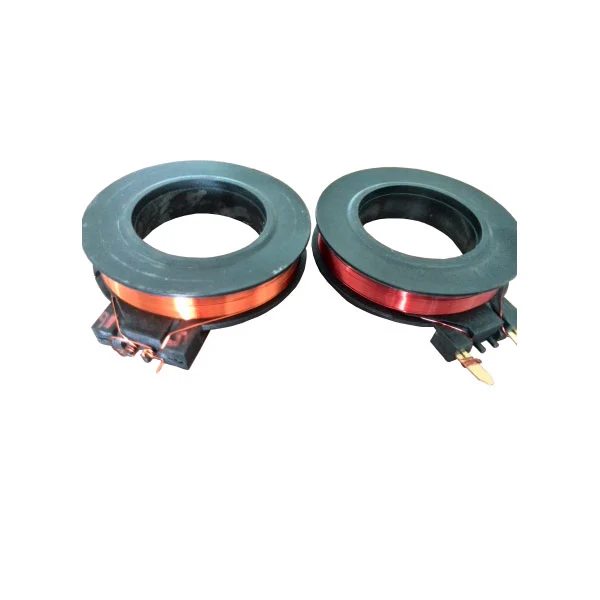

La linea di produzione di produzione di saldatura di saldatura di resistenza di rilevamento CCD alimentare al braccio robotico che ha adotta la linea di funzionamento automatica della catena di avvolgimento, saldatura e rilevamento. Il braccio di trasporto serra automaticamente lo scheletro e lo mette nella macchina di avvolgimento per l'avvolgimento. Dopo il completamento dell'avvolgimento, il filo smaltato viene saldato automaticamente al plug-in utilizzando la saldatura di resistenza; Dopo la saldatura, vengono eseguiti la planarità CCD e il rilevamento del valore di resistenza.

1. Funzionamento di avvolgimento a doppia macchina.

2. L'avvolgimento terminale può essere realizzato e l'avvolgimento terminale può essere verticalmente e orizzontale.

3. L'avvolgimento è piatto e non c'è crossover o accumulo di avvolgimento.

4. Rilevamento di planarità automatica CCD (rilevamento e giudizio secondo campioni), flusso di parti qualificate al processo successivo per la re-ispezione manuale (la stazione di reinspezione manuale viene aggiunta per la produzione precoce o il controllo di qualità speciale) e le parti non qualificate vengono automaticamente inserite nella scatola del prodotto difettosa.

5. La varietà di avvolgimento può essere rapidamente cambiata e i morsetti rapidi di diversi prodotti sono intercambiabili.

6. Metodo di elaborazione della testa del filo: a. Tira fuori o tagliato con forbici pneumatiche; B. Il filo di scarto cade nella fessura del filo di scarto.

Programmazione touchscreen LCD da 7 pollici, fornendo sistema di insegnamento visivo interattivo umano-computer, raggiungendo l'effetto di programmazione WYSIWYG.

8. Rilevamento di planarità automatica CCD (rilevamento e giudizio secondo campioni), flusso di parti qualificate al processo successivo per la re-ispezione manuale (la stazione di reinspezione manuale viene aggiunta per la produzione precoce o il controllo di qualità speciale) e le parti non qualificate vengono automaticamente inserite nella scatola difettosa.

9. La scatola difettosa è bloccata con un blocco per impedire agli operatori di prendere prodotti difettosi dalla scatola difettosa per l'uso continuato.

10. Il programma di controllo della saldatura della resistenza ha un conteggio di saldatura della testa dell'elettrodo (impostato dal processo) e imposta un avviso per la macinazione (o la sostituzione) dell'elettrodo dopo un certo numero di saldatura.

11. Durante il processo di saldatura della resistenza, non ci saranno saldatura di esplosione, saldatura di perdite e altri fenomeni.

12. Rilevamento del valore automatico della resistenza, le parti qualificate vengono scaricate e conservate e le parti non qualificate sono posizionate nella scatola difettosa.

13. Il mandrino e tre dimensioni X, Y e Z usano tutti i servi motori AC e la velocità di corsa e la velocità di posizionamento di ciascun asse sono veloci e accurate.

14. L'area di controllo è dotata di pulsanti di arresto iniziale e di emergenza, che è facile da usare e intuitivo.
